24kV屏蔽型欧式后插头
24kV欧式T型后插头采用沃尔专利技术，属于欧式630A插头系列。
后插头和欧式新型T型前插头（WEBⅢ 24/630-□）或另外的后插头连接，提供扩展的电缆连接回路（分支），它不能直接和套管连接。尾部可直接用绝缘塞堵住，也可扩展连接另外一路后插电缆头或后插式避雷器。
产品类别
- 产品->电力电缆附件->1-35kV可分离连接器及配套产品
应用描述
- 1-35kV可分离连接器及配套产品
产品特点
材料采用进口三元乙丙橡胶，其不仅具有优良的电气性能，同时抗撕裂、抗臭氧、耐氧化、抗腐蚀性能优异，机械强度高。
国际先进的三层注射工艺有效地保证了界面性能，最大限度的减小了局部放电。
屏蔽型插头的内外屏设计使得电场结构更加优化；均匀外屏蔽层，接地电阻小于5000Ω，有效地使电缆头外表面保持零电位，确保维护操作人员人身安全。
应力体采用防滑式专利设计，能有效的防止安装时应力体的错位引起的事故。
良好的热稳定性和热力学性能；良好的密封性能使接头可在水下运行。
小型化结构，更加适应箱体设计趋势。
型号：WEBK 24/630-□
电气性能
额定电压 | 12/20(24)kV |
额定电流 | 630A |
工频耐压(AC) | 54/5min |
局部放电 | 20kV,≤10pC |
冲击电压 (正负极性各10次) | 125kV |
屏蔽电阻 | ≤5000Ω |
适用电缆截面 | 35—400mm2 |
注：该产品满足IEC 60502.4及GB/T 12706.4要求 | |
结构尺寸

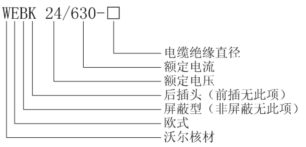

产品型号说明
主要配件
插头外套、连接杆、应力体、硅脂膏、专用端子、清洁纸、变径螺栓
