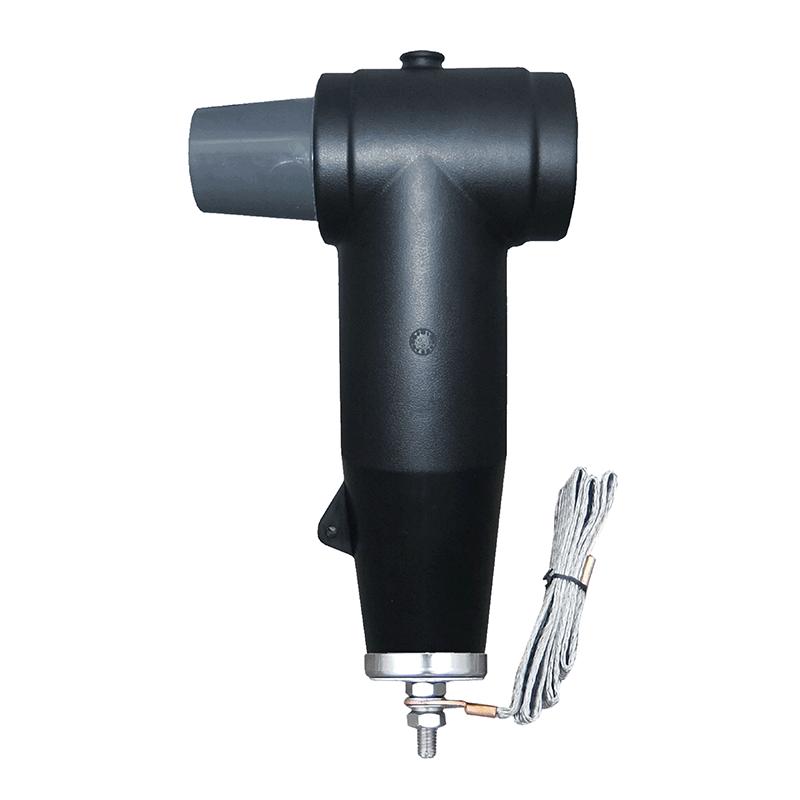

20kV屏蔽型欧式后插式避雷器
后插式避雷器和前插头或另外的后插头连接，为电气设备提供过电压保护。
在变压器中性点不接地系统（18/20kV）中使用避雷器的型号为：YH5WZ-32/85（电站型）、YH5WX-34/90（线路型）。
在变压器中性点接地系统（12/20kV）中使用避雷器的型号为：YH5WZ-26/66（电站型）、 YH5WX-32/85（线路型）。
产品类别
- 产品->电力电缆附件->1-35kV可分离连接器及配套产品
应用描述
- 1-35kV可分离连接器及配套产品
产品特点
插头内置的避雷器内的阀片具有良好的非线性，使避雷器具有残压低，通流容量大，响应时间快，陡波性平坦，能有效地防止雷击，操作冲击及过电压保护，确保输变电设备运行。
型号
WEKYH5WX-34/90(线路型)
WEKYH5WZ-32/85(电站型)
WEKYH5WZ-26/66(电站型)
电气性能
项目 | 单位 | YH5WZ-26/66 | YH5WZ-32/85 | YH5WX-34/90 |
系统标称电压 | kV | 20 | 20 | 20 |
避雷器额定电压 | kV | 26 | 32 | 34 |
持续运行电压 | kV | 20.8 | 25.6 | 27.2 |
直流1mA 参考电压 | ≥kV | 37 | 47 | 50 |
陡波冲击残压 | ≤kV | 76 | 95 | 104 |
雷电冲击残压 | ≤kV | 66 | 85 | 90 |
操作冲击残压 | ≤kV | 56 | 75 | 80 |
方波冲击耐受 | A | 150 | 150 | 150 |
大电流冲击耐受 | kA | 65 | 65 | 65 |
注：该产品满足GB11032、JB/T8952要求 | ||||
尺寸结构

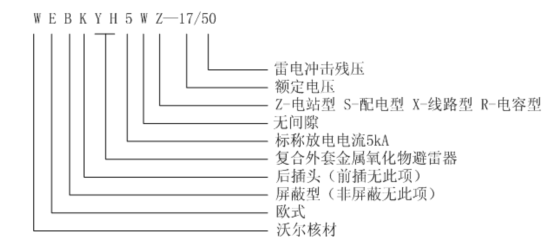

产品型号说明
主要配件
避雷器专用插头、连接杆、避雷器主体、硅脂膏、变径螺栓、清洁纸
